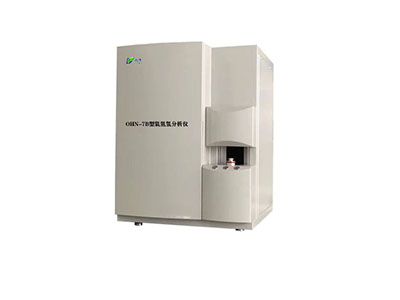

ONH-7B型氧氮氢分析仪

工作原理

ONH-7B氧氮氢（ONH）分析仪对金属和非金属固体无机材料中的氧氮氢（ONH）采用惰性气体熔融原理进行检测的，在测定中，将称量后的试样放在石墨坩埚中，在氦气（单测氧及单测氢可用氩气）气流中通过高温加热燃烧，样品中的氧（O）与石墨坩埚在中的碳发生反应，大部分氧化成二氧化碳（CO2），也有少量的一氧化碳（CO）生成，氢（H）则以氢气（H2）的形式释放出来，并与氧化铜反应，完全被氧化成水（H2O）。氮（N）以氮气（N2）的形式被释放出来。这些分析气体经过滤后，通过载气（氦气）输送并经过转化炉将没有充分氧化的一氧化碳（CO）转化为二氧化碳（CO2），随后进入氧检测池检测氧（O）质量分数，水（H2O）也将进入水（H2O）的红外池进行检测氢（H）。水（H2O）和二氧化碳（CO2）的红外线能量在光谱范围中有准确的波长，这种特征波长的红外线在气体通过红外池时被吸收，从而使光能的强度降低，并反映为红外池电压输出的降低，再经过积分就可以得到氧（O）和氢（H）两个元素的质量分数。氮（N）通过热导池进行检测，氮气（N２）和参比气体氦气同时进入热导池，由于两种气体的热导系数（相同流量下带走热量的不同）的差异，使得电桥的两端阻值发生变化，从而使得输出电压发生改变，而得出氮的质量分数。

1.技术指标

1.1 分析范围

氧：0.0001% ～5%；

氮：0.0001％ ～5%；

氢：0.00001%～0.15％；

注：以１ｇ计，改变称样量可扩展测量范围。

1.2分析精度

氧、氮：1ppm或RSD≤1% ；

氢：0.2ppm或RSD≤2% ；

注：以不大于试样标准偏差或不确定度为准。

1.3分析时间

一般约为3分钟。

1.4样品称重

0.01ｇ~1g，可根据样品含量改变称样量。

1.5检测系统

氧分析采用非色散红外检测系统；

氮分析采用高精度热导检测系统；

氢分析采用非色散红外检测系统。

1.6校正：

1）单点校正；

2）多点校正；

3) 人工校正。

2 . 设备详解

2.1硬件功能

1)可以同时测氧氮氢三个元素，不需要换气体二次分析；

2)水冷变压器、脉冲炉最高功率10kW，优点是体积小、散热效果佳、功率输出稳定；

3)独有的双轴导向一体化气缸，保证了电极平稳升降，确保石墨坩埚和上下电极的良好接触，同时保证了石墨坩埚的均匀受力，利于长时间高温加热；

4)整机采用模块化、一体化设计，脉冲电极炉、气路系统、电路系统、检测系统四个独立模块集成为一体的主机，外形简洁大方；

5)氧、氢红外分析池采用高精度恒温补偿技术，有效提高了样品分析数据的重复性、再现性；

6)特有的全量程线性定标技术，加上重量线性补偿、压力、流量、温度等补偿，保证了在全量程范围内从低含量到高含量对未知样品的分析精度。

2.2软件功能

1)提供Windows环境下的软件，快速显示分析的结果和分析曲线；

2)分析结果自动存储；

3)样品重量自动输入到软件里面；

4)通道设置可选；

5)动态释放曲线的绘制与存储；

6)分析结果可采用三种校正方式，人工校正、单点校正、多点校正；

7)对数据进行筛选，计算其平均值、标准偏差、相对标准偏差等；

8)根据用户需要可绘制多条校准曲线,方便用户使用；

9)主机可以和计算机、打印机、电子天平等连接实时数据传输；

10)用户可对于不同的分析样品存储各种分析方法；

11)可输出分析报告；

12)分析结果可以远程传输，与实验室管理系统相连接；

13)可快速进行仪器空白测定。

3 . 配置清单

1）氧氮氢分析仪主机：一台；

2）冷却循环系统：一套；

3）稳压电源：一台；

4）电子天平：一台；

5）计算机：一套；

6）打印机：一台；

7）随机备件：一套 ；

8）分析软件：一套；

9）使用说明书： 一本。

4 . 安装条件

1）供电电压：220V±10%，50±2%Hz；

2）接地电阻：<5Ω（要求有单独地线）；

3）环境温度：18℃～29℃；环境湿度：<80%RH，要求操作间内安装空调一台；

4）无高频电磁场、无强烈震动源；

5）载气： 氦气，纯度 99.999%；

6）动力气：氮气，普氮。
